Source Code 分析筆記-6 修改程式

我們接下來試的是Zigbee-Wireless-Sensor-Network 的應用範例來更改程式，這個程式的目的是修改Voltage讀取的訊息，利用終端機連接Router來輸入字元，並透過無線的方式將字元轉換成ASCII code傳給Coordinator並顯示再另外一台電腦的終端機上。


先修改終端機的設定，在終端機能夠輸入字元



接著在終端機上打入字元
EX:順序是1、a、2、b
*此程式會在周期時間內會自動讀取最後一個字元




可以看見終端機上的Voltage 由0開始變化
當輸入的值會轉換成ASCII code 顯示
圖上的Voltage變化的順序是依照前一張圖輸入值的順序做改變
當無輸入值的時候，之後的Voltage會顯示Router最後一次輸入的值



此圖為字元與ASCII的轉換的關係
我們可以看圖來證明此結果為真


完成此程式的修改代碼後，對於我們是一大幫助，接下來我們將嘗試更多的修改

期望順利的讀取外接的感測器。　　加油~!

ZigBee之概要原理-3

既然要了解ZigBee當然要知道它的優點好處是什麼，ZigBee的優點有很多，低耗電、低費用、高安全性、可靠性高、相互相容性等等，這篇針對ZigBee的Reliable(可靠性)作介紹。

關於ZigBee的"Reliable(可靠性)"︰

1.採用CSMA/CA方式

CSMA = Carries Sense Multiple Access，CA = Collision Avoidance，中文意思是載波偵測多重存取，在發送信號時先確認傳輸路徑的狀態，如果傳輸路徑空閒則開始發送信號，不空閒的話則必須隨機等待一定時間，這樣是為了避免一起發送多個位元組時發生資料的衝突。舉例來說就像是conversation一樣，等別人把話說完後自己在說話。

2.每個封包都會重複傳送三次，如果傳送4次後還是失敗的話，ZigBee會通知傳送節點讓部份可以傳送到。

3.在網狀網路中會自動搜尋路徑，這項則用圖示來說明。

在這張圖中，傳送訊號要從1傳到2，在由2傳到3，但如果有障礙物遮蔽在1和2之間時，雖然訊號無法從1傳到2，但會自動搜尋鄰近的節點如下圖︰

節點1繞過障礙物搜尋到節點4後，在由節點4傳送到節點5，最後在傳送到節點3。

ZigBeee的這項功能的好處在於架構的網路系統當中，其中一節點的損壞(電力不足or元件損壞)不會導致整個系統癱瘓，讓訊息的傳送能夠維持不至於中斷。

Source Code 分析筆記-5

繼測試 ZigBee Home Sensor Demonstration 範例之後，我們接下來試的是Zigbee-Wireless-Sensor-Network 的應用範例，這個範例主要是在利用無線網路的應用部份

（關於此範例請參閱JN-AP-1015-Zigbee-Wireless-Sensor-Network 1v7.zip）


這個範例程式 Coordinator 並沒有寫 LCD螢幕的部份，所以將燒入Coodinator的晶片插到主版中，LCD螢幕並不會有任何的顯示情況產生，另外將燒入Coodinator 的晶片插在子版當中在ZigBee網路中它一樣能建立起 Coordinator 的位置，說明文件裡頭有提到可利用HyperTerminal來讀取Coordinator接收的值，於是我們開啟了Windows內建的超級終端機來使用，將Comport接在Coordinator 的版子上並將參數如圖設置



實際連線時，如圖可以看到收到的data格式呈現成這樣
Address（Router ID） = 0x143e
Humidity（濕度） = 51
Temperature （溫度）= 28
Voltage（電壓） = 2635(mV)

測試時有兩塊Router（0x143e、0x1）

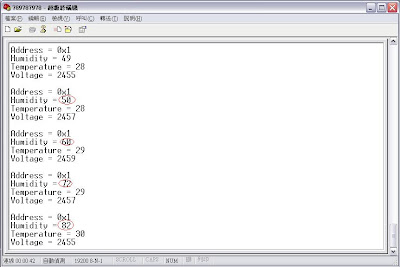

為了測試是否資料是否是立即傳輸的狀態，我們簡單的對溼度感測器呼了一口氣，使其溼度能短時提昇 ，其溼度的data立即產生變化

專題的目標是要將感測的數據傳回至電腦端顯示，這個測試的範例離我們想要的很接近，往後方向可能將參考其寫法並做修改以及測試
